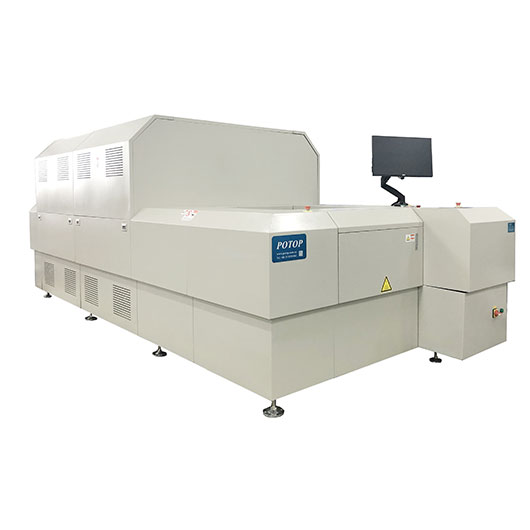

薄膜雙向拉伸儀

薄膜雙向拉伸儀由裝夾組件、拉伸組件、拉伸機構移動組件、熱烘箱組件、氣動風簾組件及電氣控制系統等組成，可將一定尺寸的方形膜樣片按所需的拉伸比、拉伸速度，在適合溫度進行拉伸，對其性能進行精準調控。儀器可對拉伸過程中數據進行采集，精度高、重復性好；基于人機工程學的模塊化設計，操作使用更方便，可極大提高實驗效率，縮短產品研發周期，是科研工作者的理想實驗設備。

020-39283061

產品性能應用范圍主要技術指標

產品性能

?精密雙向拉伸機構，可單向或雙向恒/變速拉伸

?精密氣動夾，確保試樣裝夾順利、受力均勻

?應力-應變檢測表征系統，重復性好

?數字化設計和CAE模擬優化的熱風系統，試樣加熱快速且均勻

應用范圍

高端功能薄膜新產品研發

薄膜雙向拉伸工藝測試與驗證

薄膜雙向拉伸與微結構形成機理研究

主要技術指標

適用材料	PE、PP、PET、PTFE、PVDF等
樣片厚度	0.02-2mm
最小樣片尺寸	95mm×95mm
最大拉伸比	10:1
拉伸速度	0-500mm/s（無級可調）
拉伸力	2000N
夾子數量	5個/邊
烘箱配置	1個，可根據客戶需要拓展
烘箱工作溫度	室溫-350℃
工作電源	三相五線380VAC±10%， 50Hz
工作氣源	高壓氮?dú)猓?-5MPa；壓縮空氣，6-8bar，干燥、無油
工作環境	10-40℃；≤ 80%RH（無凝露）
額定功率	約50kW
長×寬×高	3700mm×2100mm×1900mm
整機重	約3500kg
