小型精密薄膜縱向拉伸機

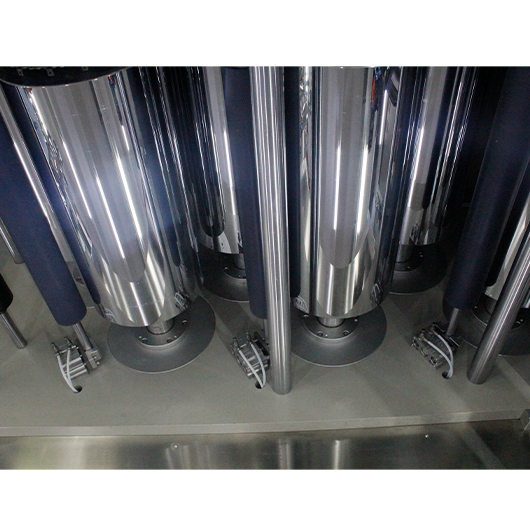

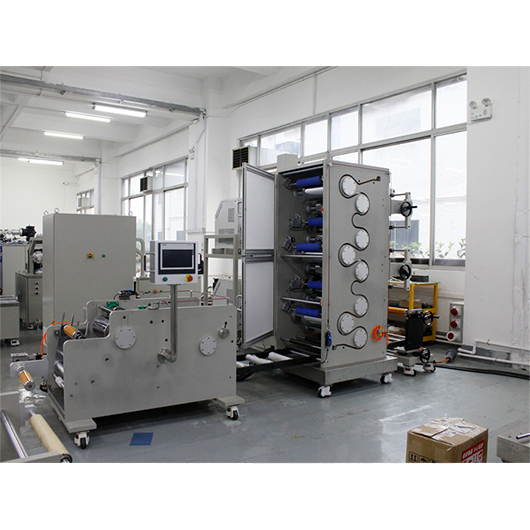

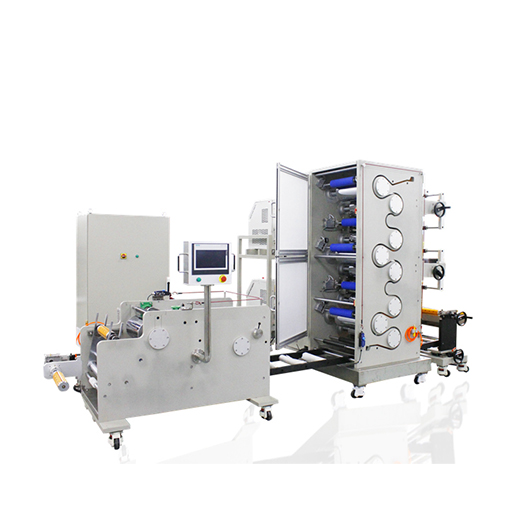

小型精密薄膜縱向拉伸機能將一定尺寸膜樣按所需的拉伸比，在適合溫度進行連續縱向拉伸試驗，可獲得高性能縱向拉伸薄膜制品供研究者進行分析。廣州普同研發的小型精密薄膜縱向拉伸機是一臺工程儀器，重復性好，控制精準；可離線操作，等效生產線；可提高實驗效率，縮短產品研發周期。小型精密薄膜縱向拉伸機由放卷總成、預熱輥組、拉伸輥組、退火輥組、冷卻輥組、牽引總成、收卷總成、收邊總成和電控系統等組成。此款機型為立式結構，占地面積小。

020-39283061

產品性能應用范圍主要技術指標

產品性能

?創新性結構設計，可實現拉伸輥組件的整體移動，拉伸間距可調

?可實現近似“零距離”拉伸，工藝范圍更廣

?全數字網絡控制技術，可實現多輥的同步控制與速比的精確調節

?通過輥的聯線狀態選擇，可實現每條輥的獨立/聯線控制，操作方便

?工業級PLC與HMI集成，系統運行穩定、觸控交互友好

?模塊化結構與開放式接口，方便上下游設備集成，進行在線拉伸

?立式結構設計，占地面積小，可定制臥式產品

?可根據薄膜拉伸工藝的不同調整輥組配置，定制開發

應用范圍

薄膜新產品研發

薄膜新材料配方設計

薄膜新材料縱向拉伸性能實驗與測試

薄膜縱向拉伸工藝研究與參數優化

主要技術指標

適用材料	PE、PP、PET、PVDF等
拉伸點	2
拉伸比	10:1
拉伸間距	2.5mm-200mm
輥面寬度	350mm
出口線速度	0-30m/min
輥溫調節范圍	室溫-160℃
溫度控制精度	±1.0℃
工作電源	三相五線380V±10%，50Hz
工作氣源	壓縮空氣，6-8bar
工作環境	10–40℃，≤80% RH （無凝露）
額定功率	約48kW（含液態介質輥溫調節器）
外形尺寸（長×寬×高）	2880mm×2720mm×2000mm
整機重量	約5000kg
